CNC Takım Bileme Nedir?

CNC tezgâhlarında kullanılan kesici takımlar, üretim sırasında sürekli olarak aşınmaya maruz kalır. Özellikle karbür frezeler, özel kesici takımlar ve yüksek hassasiyet gerektiren takımlarda küçük bir geometri değişikliği bile iş parçasının yüzey kalitesini, ölçü hassasiyetini ve takım performansını etkileyebilir.

Bu nedenle körelen bir takımı doğrudan yenisiyle değiştirmek yerine, takım bileme ve takım yenileme seçeneğinin değerlendirilmesi birçok işletme için önemli bir alternatiftir.

Ancak profesyonel takım bileme yalnızca keskinliği geri kazandırmak değildir.

Asıl amaç, takımın kesici geometrisini mümkün olduğunca doğru şekilde yeniden oluşturmak ve üretimde kullanılabilir performansa geri döndürmektir.

CNC Takım Bileme Nedir?

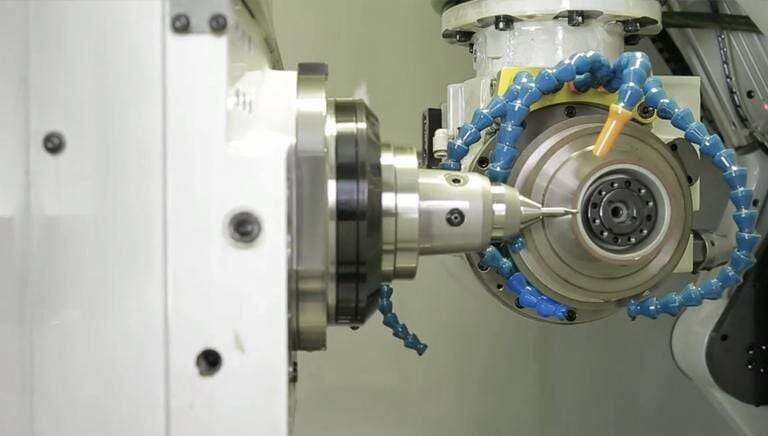

CNC takım bileme; freze, matkap ve diğer kesici takımların aşınan kesici bölgelerinin hassas taşlama işlemleriyle yeniden işlenerek kullanılabilir hâle getirilmesidir.

Profesyonel bir bileme işleminde yalnızca takımın ucuna taş vurulması söz konusu değildir.

Takımın;

• Çapı
• Alın geometrisi
• Kesici ağızları
• Helis geometrisi
• Radyüsü
• Ağız sayısı
• Kesme açıları
• Takım boyu
• Aşınma ve hasar durumu

gibi özellikleri birlikte değerlendirilir.

Bu nedenle CNC takım bileme, basit bir bileme işleminden ziyade hassas bir takım yenileme süreci olarak değerlendirilmelidir.

Körelen Takım Neden Hemen Değiştirilmemeli?

Bir kesici takım köreldiğinde ilk akla gelen çözüm yeni takım satın almaktır.

Ancak özellikle;

• Karbür frezelerde
• Özel geometrili takımlarda
• Yüksek maliyetli kesici takımlarda
• Özel çaplarda
• Seri üretimde kullanılan takımlarda

mevcut takımın bilemeye uygun olup olmadığının kontrol edilmesi önemlidir.

Çünkü takımın gövdesi sağlam olduğu hâlde yalnızca kesici geometrisi aşınmışsa, takım yeniden bilenerek üretimde tekrar kullanılabilir.

Burada önemli olan “takım bilenebilir mi?” sorusundan çok:

“Bileme sonrasında takım istenen geometri ve performansa geri getirilebilir mi?”

sorusudur.

Karbür Freze Bileme Nasıl Yapılır?

Karbür freze bileme işlemi, takımın geometrisine ve mevcut hasarına göre farklı aşamalardan oluşabilir.

Genel olarak süreç şu şekilde değerlendirilir:

1. Takımın Ön Kontrolü

Öncelikle takımın genel durumu incelenir.

Kesici ağızlarda aşınma, kırık, çatlak veya deformasyon olup olmadığı kontrol edilir.

Takımın daha önce bilenip bilenmediği ve mevcut çapının ne durumda olduğu da önemlidir.

2. Geometrinin Belirlenmesi

Takımın mevcut geometrisi incelenir.

Özellikle standart olmayan veya özel üretim takımlarda geometrinin korunması daha büyük önem taşır.

3. Hassas Taşlama

Uygun taş ve takım bileme ekipmanları kullanılarak aşınmış bölgeler yeniden işlenir.

Buradaki amaç gereğinden fazla malzeme kaldırmak değil, gerekli miktarda taşlama yaparak takımın kullanılabilir geometrisini yeniden oluşturmaktır.

4. Ölçüm ve Kontrol

Bileme sonrasında takımın ölçüleri ve geometrisi kontrol edilmelidir.

Özellikle hassas CNC uygulamalarında çap ve kesici geometri kontrolü üretim performansı açısından önemlidir.

5. Kaplama

Takımın kullanım şartlarına göre kaplama işlemi de değerlendirilebilir.

Kaplama, özellikle aşınma direncinin önemli olduğu uygulamalarda takım performansının bir parçasıdır.

KTTMarket'in mevcut bileme hizmetinde karbür freze bileme yanında kaplama ve farklı takım yenileme seçenekleri de sunulmaktadır.

Takım Bilemede En Önemli Konu: Geometri

Bir takımın yalnızca keskin olması yeterli değildir.

Örneğin bir frezenin kesici ağzı keskin görünmesine rağmen orijinal geometrisi bozulmuşsa, takım CNC tezgâhında beklenen performansı göstermeyebilir.

Yanlış geometri;

• Yüzey kalitesinin bozulmasına
• Titreşime
• Ölçü kaçıklığına
• Takım ömrünün kısalmasına
• Kesme kuvvetlerinin değişmesine
• İş parçasında istenmeyen izlere

neden olabilir.

Bu nedenle profesyonel takım bilemede hedef yalnızca “keskin takım” değil, “doğru geometriye sahip takım” olmalıdır.

Bir Takım Kaç Kez Bilenebilir?

Bu sorunun bütün takımlar için geçerli tek bir cevabı yoktur.

Bileme sayısını;

• Takım çapı
• Takım geometrisi
• Her bilemede kaldırılan malzeme miktarı
• Takımın başlangıç ölçüsü
• Hasar seviyesi
• Kullanılan bileme yöntemi
• İstenen son ölçü

belirler.

Örneğin yalnızca küçük bir aşınmanın giderilmesi ile ciddi şekilde kırılmış bir takımın yeniden işlenmesi aynı değildir.

Bu nedenle takımın kaç kez bilenebileceğini söylemek için takımın fiziksel olarak değerlendirilmesi daha doğru sonuç verir.

Takım Bilemede Çap Neden Önemlidir?

Özellikle karbür frezelerde bileme sonrasında takım çapı değişebilir.

Bu durum, üretimde takımın önceki parametrelerle kullanılmasını etkileyebilir.

Örneğin daha önce belirli bir çapta kullanılan bir takım bileme sonrasında daha küçük bir çapa sahipse;

• Kesme parametreleri
• Takım yolu
• Ölçü telafileri
• İşleme derinliği
• Parça toleransı

yeniden değerlendirilmek gerekebilir.

Bu nedenle bileme işlemi yalnızca kesici ağzın yenilenmesi olarak görülmemelidir.

Radyüs Freze Bilemede Neden Hassasiyet Önemlidir?

Radyüslü frezelerde takımın köşe geometrisi doğrudan işlenen parçanın geometrisine yansır.

Örneğin R0.5, R1 veya daha farklı radyüslere sahip bir takımın bileme sırasında geometrisinin korunması gerekir.

Radyüsün değişmesi;

• Parça köşe geometrisini
• Yüzey geçişlerini
• Profil ölçülerini
• Finiş kalitesini

etkileyebilir.

Bu nedenle radyüs freze bileme, standart bir düz freze bilemeden farklı teknik değerlendirme gerektirebilir.

Hangi Takımlar Bilenebilir?

Bileme işlemi takımın tipine ve durumuna bağlıdır.

KTTMarket'in bileme hizmeti kapsamında farklı takım grupları için hizmet sunulmaktadır. Bunlar arasında:

• Karbür parmak freze
• Karbür radyüs freze
• Karbür küre freze
• Çok ağızlı karbür frezeler
• Karbür matkaplar
• Özel takımlar
• Standart takımlar

bulunmaktadır.

Her takım için işlem kapsamı ise takımın geometrisi ve mevcut durumuna göre belirlenmelidir.

Takım Bileme İşletmeye Ne Kazandırır?

Profesyonel takım bilemenin işletmeye katkısı yalnızca yeni takım satın alma maliyetiyle ölçülmemelidir.

Bir üretim işletmesinde kesici takım yönetimi;

takım maliyeti + stok + tedarik süresi + takım değiştirme + üretim sürekliliği + işleme performansı

birlikte değerlendirilerek yapılmalıdır.

Özellikle özel veya yüksek maliyetli takımlarda mevcut takımın yeniden değerlendirilmesi, üretim planlamasında alternatif oluşturabilir.

Takım Bileme mi, Yeni Takım mı?

Bu karar her takım için ayrı verilmelidir.

Yeni takım fiyatı düşük ve standart bir takımda yeni takım satın almak daha uygun olabilir.

Buna karşılık yüksek maliyetli, özel geometrili veya temin süresi uzun bir takımda bileme seçeneği ayrıca değerlendirilmelidir.

Burada yapılması gereken yalnızca bileme fiyatı ile yeni takım fiyatını karşılaştırmak değildir.

Bileme sonrasında takımın beklenen performansı da hesaba katılmalıdır.

Takım Bileme Öncesinde Hangi Bilgiler Gerekir?

Bir takımın bilemeye uygunluğunu değerlendirmek için mümkün olduğunca şu bilgilerin paylaşılması faydalıdır:

• Takım tipi
• Takım çapı
• Ağız sayısı
• Takım boyu
• İşlenen malzeme
• Kullanılan CNC tezgâhı
• Takımın kullanım amacı
• Mevcut problem
• Daha önce bileme yapılıp yapılmadığı
• Varsa teknik resim veya takım ölçüleri

Özellikle özel takımlarda teknik resim veya mevcut takımın ölçülerinin bulunması değerlendirme sürecini kolaylaştırır.

Fotoğrafla Takım Bileme Değerlendirmesi Yapılabilir mi?

İlk değerlendirme için fotoğraf oldukça faydalı olabilir.

Takımın;

• Uç kısmı
• Kesici ağızları
• Gövdesi
• Kırık veya aşınmış bölgesi

net şekilde görülebiliyorsa ön değerlendirme yapılabilir.

Ancak fotoğraf, takımın kesin olarak bilenebilir olduğunu göstermeyebilir.

Kesin değerlendirme gerektiğinde takımın fiziksel olarak incelenmesi ve ölçülmesi gerekir.

KTTMarket Takım Bileme Hizmeti

KTTMarket, kesici takım satışı yanında takım bileme ve yenileme hizmetleri de sunmaktadır.

Mevcut hizmet kapsamında karbür freze bileme, karbür matkap bileme, radyüs freze bileme, küre freze bileme, özel takım ve kaplama gibi farklı işlemler bulunmaktadır.

Bu nedenle üretimde kullandığınız takım köreldiğinde doğrudan yeni takım satın almadan önce mevcut takımın bilemeye uygun olup olmadığını değerlendirmek faydalı olabilir.
