Torna Aynası Seçimi Nasıl Yapılmalı? Çeşitleri, Ölçüleri ve Bakım Rehberi

Torna tezgahlarında iş parçalarının güvenli, merkezlenmiş ve rijit bir şekilde sabitlenmesini sağlayan en önemli ekipman torna aynasıdır. Yanlış torna aynası kullanımı, işleme sırasında parçanın fırlamasına, hassasiyet kayıplarına (salgı) ve kesici takım kırılmalarına yol açabilir.

Manuel üniversal tornalardan yüksek hızlı CNC torna tezgahlarına kadar, imalat süreciniz için en doğru torna aynasını nasıl seçersiniz? Torna aynası çeşitleri ve kullanım ömrünü uzatacak bakım tüyolarını bu rehberde topladık.

Torna Aynası Çeşitleri ve Kullanım Alanları

İşlenecek parçanın geometrisine, serilik durumuna ve hassasiyet ihtiyacına göre farklı torna aynası tipleri tercih edilir:

• 3 Ayaklı Torna Aynaları (Self-Centering): En sık kullanılan ayna tipidir. Tüm ayaklar aynı anda hareket ederek silindirik, altıgen veya üçgen parçaları otomatik olarak merkezler.

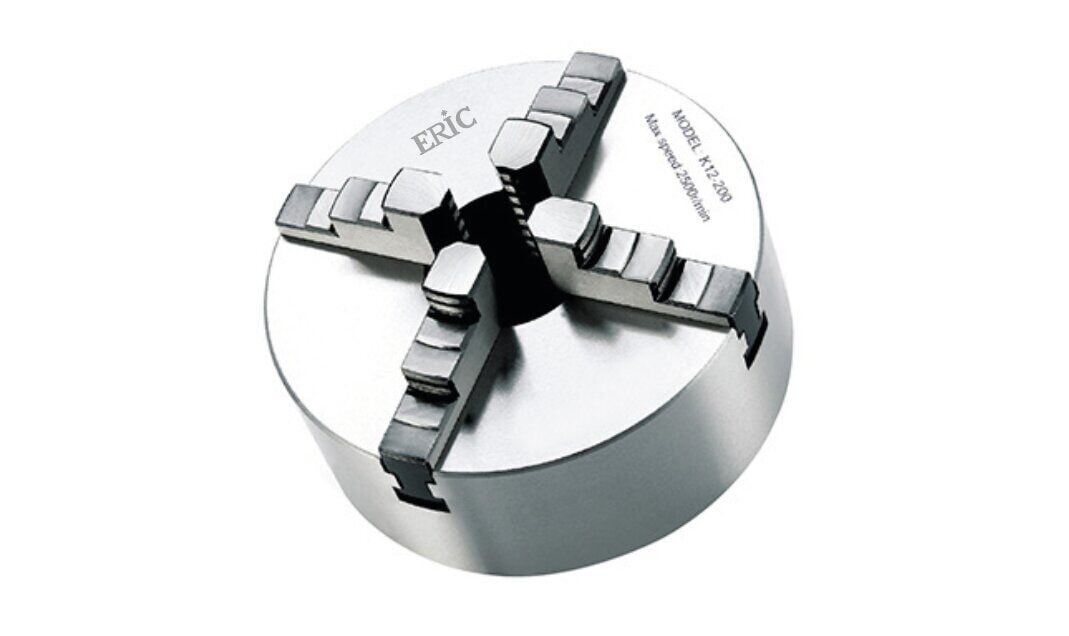

• 4 Ayaklı Torna Aynaları (Müstakil / Kombine): Ayakları birbirinden bağımsız hareket ettirilebilir. Kare, dikdörtgen veya asimetrik geometriye sahip parçaların hassas bir şekilde bağlanmasını sağlar.

• Hidrolik ve Pnömatik Torna Aynaları: CNC torna tezgahlarında yüksek seri üretim hızı ve sabit sıkma kuvveti sağlamak için kullanılır. Ayak değişimleri ve sıkma işlemleri otomatik olarak gerçekleşir.

• Kepenkli (Milli) ve Yumuşak Ayaklı Aynalar: İşlenmiş hassas yüzeylerin çizilmesini önlemek veya özel formdaki parçaları bağlamak için tornalanabilen yumuşak ayaklar (soft jaws) tercih edilir.

Doğru Torna Aynası Seçerken Dikkat Edilmesi Gereken 5 Kriter

1. Ayna Çapı ve Bağlantı Tipi: Tezgah fener milinin (spindle) standardına (DIN, ISO, Camlock vb.) ve fener mili deliği çapına uygun ayna çapı seçilmelidir (örneğin 160 mm, 200 mm, 250 mm, 315 mm).

2. Devir Hızı Kapasitesi (RPM): Özellikle CNC tornalamada yüksek kesme hızlarına çıkıldığında merkezkaç kuvveti sıkma gücünü azaltabilir. Aynanın izin verilen maksimum devir sınırı tezgah kapasitesiyle uyumlu olmalıdır.

3. Sıkma Kuvveti ve Güvenlik: Ağır talaş kaldırma işlemlerinde parçanın kaymaması için aynanın uyguladığı toplam sıkma kuvveti yeterli rijitliği sağlamalıdır.

4. Gövde Malzemesi (Çelik vs. Döküm): Çelik gövdeli torna aynaları, döküm (pik) gövdelere kıyasla daha yüksek devirlere dayanıklıdır, aşınmaya karşı dirençlidir ve daha uzun ömürlüdür.

5. Salgı ve Hassasiyet Toleransı: Yüksek hassasiyet gerektiren kalıp ve savunma sanayii parçalarında düşük salgı (runout) değerine sahip kaliteli aynalar seçilmelidir.

Torna Aynasının Ömrünü Uzatmak ve Salgıyı Önlemek İçin Bakım Rehberi

Torna aynalarının sıkma hassasiyetini koruması ve erken aşınmaması için düzenli bakım şarttır:

• Her Vardiya Sonrası Temizlik: Ayna kanalları içinde biriken talaşlar ve tozlar temizlenmeli, basınçlı hava ile helezon (spiral) dişli bölgesine talaş girmesi engellenmelidir.

• Doğru Yağlayıcı Kullanımı: Hidrolik ve manuel aynalar için üretici onaylı yüksek basınçlı ayna gresleri kullanılmalıdır. Yetersiz yağlama, sıkma kuvvetinde %50'ye varan düşüşlere neden olur.

• Ayak Aşıntı Kontrolü: Ayakların oturma kanallarındaki boşluklar zamanla salgı yapabilir. Aşınmış sert ayaklar veya deforme olmuş dişler zamanında değiştirilmelidir.

Yüksek Kaliteli Torna Aynaları ve Yedek Parçalar KTT Market'te!

İmalathanenizde kesintisiz üretim, yüksek emniyet ve maksimum hassasiyet sağlamak için ihtiyacınız olan torna aynalarını doğru seçmeniz kritik önem taşır.

Geniş ürün yelpazemizdeki 3 ayaklı, 4 ayaklı, hidrolik torna aynaları, düz ve tersten ayak setleri, yumuşak ayaklar ve yedek parçalar için KTT Market üzerindeki Torna Ekipmanları kategorimizi ziyaret edebilir; tezgahınıza en uygun çözümler için teknik ekibimizle iletişime geçebilirsiniz.
